Технические характеристики:
|
Класс точности по активной энергии |
согласно ГОСТ 31819.22-2012 |
|
0,5S |
Класс точности по реактивной энергии |
|
согласно ГОСТ 31819.23-2012 |
1 |
|
Номинальное напряжение |
6 кВ или 10 кВ |
|
Диапазон напряжений питания |
от 0,75·Uном до 1,2·Uном |
|
Частота измерительной сети |
(50±7,5) Гц |
|
Номинальный ток |
5А, 10А, 20А |
|
Максимальный ток |
100А, 200А, 300А |
|
Стартовый ток при измерении активной энергии |
5мА, 10 мА, 20 мА |
|
Стартовый ток при измерении |
реактивной энергии |
|
Диапазон значений постоянной ВПУ |
по реактивной электрической энергии |
|
от 4 до 500 имп/(квар∙ч) |
Полная (активная) мощность, потребляемая |
|
цепью напряжения счётчика при номинальном |
напряжении, нормальной температуре, |
|
номинальной частоте, не превышает |
70 В·А (8,5 Вт) |
|
Диапазон рабочих температур |
от -45 до +70 °С |
|
Межповерочный интервал |
10 лет |
|
Срок службы счётчика, не менее |
30 лет |
|
Средняя наработка на отказ, не менее |
220 000 ч |
|
Ток термической стойкости, Iтерм |
12.5 кА (2 c) |
|
Ток электродинамической стойкости, iуд |
32 кА |
|
Стойкость к нагреву проводов ВЛ |
10 с при 200 °С; 6 часов при 75 °С |
|
Стойкость к пляске (галопированию) проводов ВЛ |
105 циклов при 0,82 Гц |
|
Стойкость к вибрации проводов ВЛ |
108 циклов при 90,4-93,4 Гц |
Основные гальванически развязанные интерфейсы:

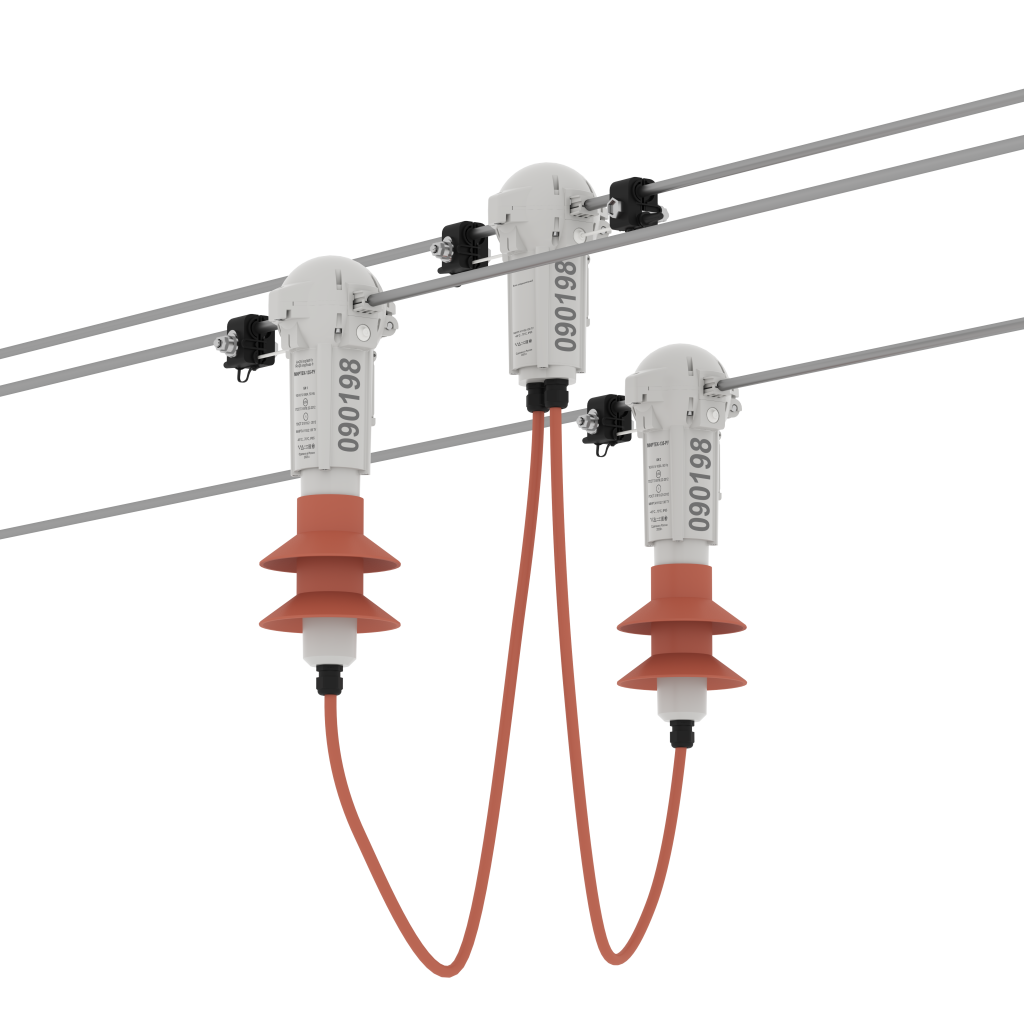

Конструктивно ВПУ состоят из трёх блоков, два из которых - измерительные, один соединительный.
Блоки измерительные (далее БИ) подключаются по схеме Арона.
Для измерения тока применены электронные датчики тока на основе катушки Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ.
Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.
Измеряют: два фазных тока Ia (I1) , Ic (I2), два линейных напряжения Uab (U1-2), Ubc (U2-3) и углы между ними.
На основании полученных измерений ведется расчёт активной, реактивной и полной энергии, а также третьего фазного тока Ib (I2) и линейного напряжения Uca (U3-1).
Габаритные размеры:
1.Тип прибора учёта
2.Тип корпуса
SPHV1 – для установки на высоковольтную линию с горизонтальным расположением проводов, модификация 1
3.Класс точности
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
4.Номинальное напряжение
6K – 6000 В
10K – 10000 В
5.Номинальный ток
5 – 5 А
10 – 10 А
20 – 20 А
6.Максимальный ток
100А – 100 А
200А – 200 А
300А – 300 А
7.Тип и количество измерительных элементов
RGC2 – катушка Роговского, 2 элемента
RGC3 – катушка Роговского, 3 элемента
8.Основной интерфейс
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
9.Дополнительные интерфейсы
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
10.Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
P3 – протоколы «МИРТЕК», DLMS/COSEM/СПОДЭС и ГОСТ Р МЭК 60870-5-104-2004
11.Дополнительные функции
H – датчик магнитного поля
M – измерение параметров качества электрической энергии
O – оптопорт
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на модуле высокого напряжения
2 – электронная пломба на открытие верхней поворотной полусферы
3 – электронная пломба на модуле высокого напряжения и на открытие верхней поворотной полусферы
4 – электронная пломба на модуле высокого напряжения, на открытие верхней поворотной полусферы и отсеке для установки SIM-карт
(Нет символа) – дополнительные функции отсутствуют
12.Количество направлений учёта электрической энергии
(Нет символа) – измерение электрической энергии в одном направлении (по модулю)
D – измерение электрической энергии в двух направлениях
|
100 А, 10 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
100 А, 6 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
200 А, 10 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
200 А, 6 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-G/5- RF433/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
300 А, 6 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-G/5-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
300 А, 10 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-G/5-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0,5R1 по индивидуальному опросному листу |
|
Дополнительно возможна поставка комплекта по отдельному запросу: |
|
УЗПН-10(6)-Ш (на 3 фазы для штыревых изоляторов промежуточных или угловых промежуточных опор), |
|
УЗПН-10(6)-ПС (на 3 фазы для стеклянных изоляторов типа ПС промежуточных и анкерных опор), |
|
УЗПН-10(6)-ЛК (на 3 фазы для полимерных подвесных изоляторов типа ЛК анкерных опор), |
|
УЗПН-10(6)-ОЛ (на 3 фазы для изоляторов типа ШФ, ШС и ШПС) |
